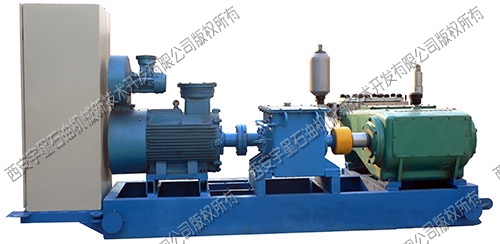

XJ600-5洗井裝置由3DY175柱塞往復泵、變頻防爆電機、變頻控制柜、兩擋變速箱、電纜卷筒總成（含50米動力電纜）、底座總成、配套工具等組成，該試壓泵組主要用于油田洗井、試壓、沖砂等作業。
針對油水井現場實際情況，本裝置采用變頻啟動控制技術，變頻啟動可以使電動機在額定工作電流或小于額定工作電流下平穩啟動，減少電機啟動瞬間的大電流對電網的沖擊，以及滿足作業現場對排量和壓力的不同需要。為更好的控制泵組工作性能，本套裝置采用分擋變頻控制，分為四個擋位（也可設置成無級變速），可以直接在觸摸屏上完成啟動、變檔、停止等操作。為了更好的滿足排量和壓力的不同需要，在裝置中配置了兩擋箱，用同一臺泵，在不換柱塞的情況下達到洗井和試壓兩種工況。
|
XJ600-5型洗井裝置工作性能參數 |
|
擋 位 |
電機轉速（r/min） |
泵沖次（n/min） |
出口壓力（MPa） |
排量（m3/h） |
|
1擋 |
250 |
89 |
7.5 |
9.3（155 L/min） |
|
28 |
21 |
2.93（50 L/min） |
||
|
2擋 |
500 |
178 |
5.8 |
18.6（310 L/min） |
|
56 |
21 |
5.85（97.5 L/min） |
||
|
3擋 |
730 |
260 |
5.3 |
27.16（453 L/min） |
|
81 |
17 |
8.46（141 L/min） |
||
|
4擋 |
980 |
348.5 |
5.5 |
36（600 L/min） |
|
108 |
18 |
11（183 L/min） |
|
3DY175柱塞往復泵參數 |
|
型 號 |
3DY175 |
柱塞行程（mm） |
175 |
|
輸送介質 |
水 |
往復次數（n/min） |
350 |
|
進口壓力（MPa） |
0.02～0.10 |
進口管孔徑（mm） |
150 |
|
出口壓力（MPa） |
5 |
出口管孔徑（mm） |
60 |
|
最大理論排量（m3/h） |
36 |
總質量（kg） |
3300 |
|
柱塞直徑（mm） |
65 |
外形尺寸（mm） |
┈┈ |
