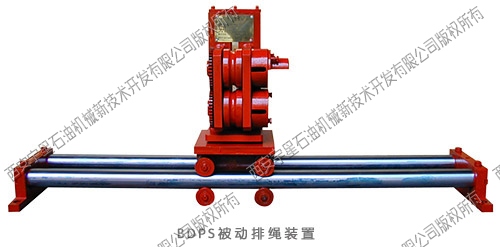

排繩裝置

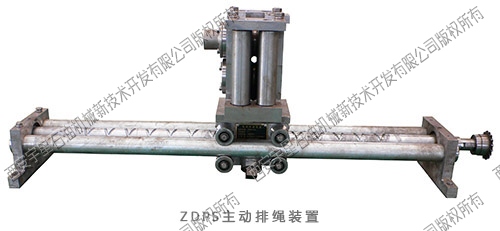

排繩機構主要由鏈條、導繩板、主動排繩絲杠、傳動箱、傳動軸、取力鏈輪及其附件所組成。安裝固定后取力鏈輪與通井機（或修井機）主滾筒軸軸頭相連，當滾筒旋轉時帶動取力鏈輪旋轉，再通過鏈條及被動鏈輪帶動傳動箱、傳動軸、和絲杠旋轉，嵌在絲杠螺旋槽內滑塊隨著絲杠的旋轉而左右移動，導繩架隨著滑塊而左右移動，滾筒每旋轉一圈，導繩架向左或向右移動一個鋼絲繩直徑。排繩裝置還可與指深傳感裝置配合安裝，能較為精確地測量滾筒鋼絲繩收放的長度。
|
|
|
|
適用鋼絲繩直徑 |
適用滾筒內開檔 |
|
?12.7mm |
≤960mm |
|
?16mm |
≤960mm |
|
注：滾筒旋轉一圈，導繩架移動一個鋼絲繩直徑 |
|
 |
|
|

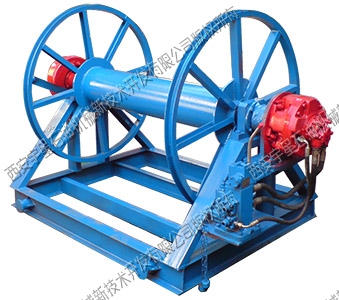

試油用鋼絲繩卷筒
|
規(guī)格型號 |
備 注 |
|
CXJT3000 |
手動型鋼絲繩卷筒 |
|
YCXJT3000 |
液壓型鋼絲繩卷筒 |
