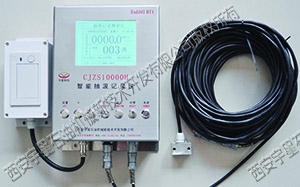

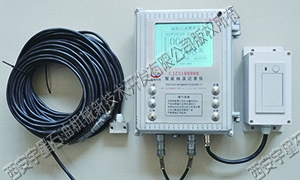

CJZS10000H型智能抽汲記錄儀



    CJZS10000H型智能抽汲記錄儀具有指深記錄和天車防碰二合一功能，廣泛應用于抽汲作業、修井作業。做為抽汲儀使用時主要應用于抽汲作業，該儀表可以實時顯示抽汲深度和液面深度，可以有效記錄并保存抽汲作業數據，具有自動報警功能，防止安全事故發生。做為天車防碰儀表使用時，可以預防游車大鉤上碰天車，設定大鉤允許上限，當大鉤上升到設定位置時，警示儀傳遞電訊號，打開電磁氣控閥，斷開通向滾筒離合器氣源，（剎車）并使?jié)L筒停轉，同時報警器報警。



功能特點：



一、儀表特點：

1、超大點陣液晶顯示界面，可以實時、直觀顯示抽深、液面深度（或天車高度）、抽汲次數、系統時間及其報警信息；

2、指深記錄數據多元化輸出，可以直接通過儀表液晶查看，可以打印，也可以通過通用的u盤復制輸出，復制到u盤上的數據可以在電腦里查看和打印，以實現管理自動化；

3、可以有效記錄抽汲相關作業信息，可以長期保存，便于生產管理；

4、儀表工作參數可根據實際需求靈活調整；

5、井號列表可在儀表中選擇更改，儀表工作時只能對現有的列表元素進行選擇，加強了管理力度。



二、指深記錄模式功能：

1、實時顯示抽子深度；

2、自動通過聲音和屏幕顯示報警，加強安全操作意識；

3、數據自動記錄，自動分班，以便于查看和管理；

4、手動清零和自動清零，以保證實時指深的精度；

5、可自由設置上限和下限值的報警功能，上限是指當抽子快到井口時，報警以提醒操作員減速，下限是指當抽子下到液面以下某位置時開始報警，以提醒操作員已經超過液面，開始上抽。



三、天車防碰功能：

1、當大鉤運行到預置的上限或下限值時，儀器立即自動輸出剎車信號；

2、在剎車前一定提前量時，自動報警，報警提前量可以自由預置，以靈活適應現在工況；

3、開機對零提醒功能，以保證顯示高度與實際高度有效同步；

4、報警裝置具備聲音和屏幕顯示兩種形式同時作用。



主要技術參數：

1、指深模式“深度”顯示范圍：-9999.9～9999.9（米）

2、防碰模式“高度”顯示范圍：-9.9～99.9（米）

3、儀表內部存儲器容量：2GB

4、儀器供電電源：DC24v（若接反不工作）

5、功耗：<5VA

6、工作環境：-25℃～60℃

7、儀器外形尺寸：229×150×75（mm）
