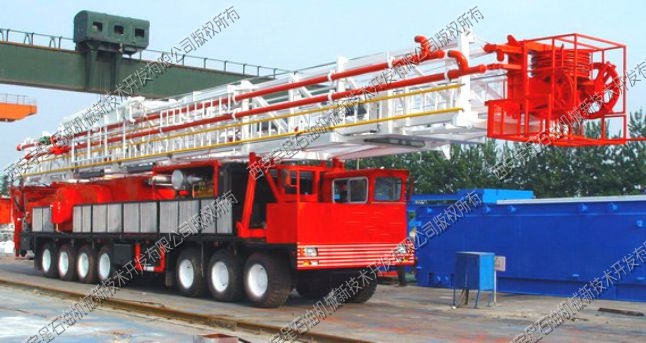

ZJ30、ZJ40系列車載鉆修機是我公司自行開發設計的3000米、4000米鉆井深度的自走式輕型鉆修井兩用設備，采用多項自主專利技術和新技術，雙發動機并車作業，獨特設計的齒輪并車分動箱傳動可靠，維護方便，可實現任一發動機單獨或同時驅動作業機構或底盤行走。絞車輔助剎車系統采用氣控水冷盤式輔助剎車，主滾筒采用強制循環水冷卻。14×8、14×10底盤，載荷分布合理，尾橋為空氣懸架從動橋。產品技術水平處于國際先進水平。
產品特點：
◆配置兩套CAT柴油機及ALLISON傳動箱；
◆成熟的雙機并車分動箱及傳動結構；
◆36/38米加厚型矩形管井架；
◆14×8、14×10加強型底盤，越野性能好；
◆新型折疊鉆臺，結構穩定，安裝方便。
|
ZJ30/ZJ40車載鉆修機主要技術參數 |
||
|
|
ZJ30/1700CZ |
ZJ40/2250CZ |
|
鉆井深度（4-1/2”鉆桿)（m） |
3000 |
4000 |
|
大修深度(2-7/8”鉆桿)（m） |
5500 |
6000 |
|
大鉤最大載荷(kN) |
1470 |
2250 |
|
大鉤最大提升/下降速度(m/s) |
1.5/1.6 |
1.5/1.6 |
|
|
||
|
動力系統 |
CAT3408E |
CAT3408E |
|
發動機功率(kW/HP)(2100r/min) |
425/525×2 |
445/600×2 |
|
液力傳動箱型號 |
ALLISON-S5600×2 |
ALLISON-S5600×2 |
|
|
||
|
底盤驅動型式 |
14×8 |
14×10 |
|
最小轉彎直徑/整車掃空半徑(m) |
42 |
42 |
|
最小離地間隙(mm) |
340 |
340 |
|
接近角/離去角/最大爬坡度 |
36°/18°/20° |
36°/18°/20° |
|
|
||
|
絞車型式 |
雙滾筒 |
雙滾筒 |
|
絞車功率（HP） |
750 |
1000 |
|
主滾筒繩槽體直徑×長度(mm) |
?480×914.5 |
?480×914.5 |
|
主滾筒主剎車形式 |
帶式 |
帶式 |
|
主滾筒輔助剎車 |
液壓盤式輔助剎車 |
液壓盤式輔助剎車 |
|
絞車提升檔位 |
五正一倒 |
五正一倒 |
|
|
||
|
大繩直徑/有效繩數 |
?26/8 |
?32/10 |
|
井架形式 |
JJ180/36-W |
JJ225/39-W |
|
井架高度(m) |
36 |
39 |
|
最大靜載荷(kN) |
1700 |
2250 |
|
二層臺高度(m) |
20.4 |
20.4 |
|
|
||
|
控制/照明 |
24V |
24V |
|
液壓/氣壓系統額定壓力(MPa) |
14/0.833～0.93 |
14/0.833～0.93 |
|
移運狀態外型尺寸(m)/重量(kg) |
15.5×2.99×4.46/55000 |
15.5×2.99×4.46/55000 |
|
|
||
|
鉆臺形式 |
DZ170/5.5-Z折疊鉆臺 |
DZ225/6.5-Z雙折疊鉆臺 |
|
鉆臺高度/梁下凈空 |
5/3.9 |
6.5/5.5 |
|
|
||
|
轉盤 |
ZP205 |
ZP275 |
|
游車大鉤 |
YG225 |
YG315 |
|
水龍頭 |
SL225 |
SL270 |
|
|
||
|
作業環境-風速(km/h)/溫度/濕度 |
110/-25℃～50℃/95% |
110/-25℃～50℃/95% |
- 下一篇：ZJ20/1470CZ車載鉆修機
