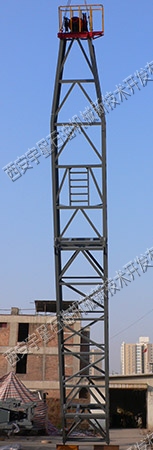

1、井架有效高度：21米

2、額定載荷：800KN

3、天車滑輪數：6個

4、滑輪直徑：605mm

5、繃?yán)K數：10根

6、運輸狀態外形尺寸（長×寬×高）：10.5米×2.2米×2.3米

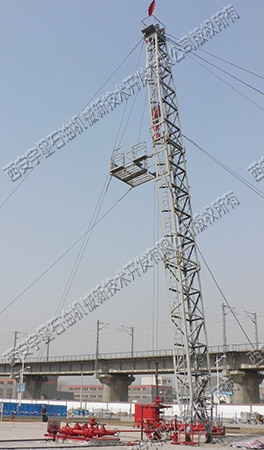

JJ2980采油、采氣井架（常規折疊式）

    我公司生產的JJ2980采油、采氣井架是依據API Spec4F和GB/T25428-2015《鉆井和采油設備  鉆井和修井井架、底座》兩個標準要求所制造的，主要由天車總成、井架上體、井架中體、井架下體、二層工作平臺、井架支腳座、緊繩器、手動絞車（用于起吊液壓鉗）、井架基礎(選購)以及各個連接部件等部分組成。

    JJ2980常規采油采氣井架為上、中、下段折疊井架，折疊時，井架中體可與下體折疊，也可以上體與井架中體折疊。使用時，必須擺成水平位置，先穿上連接銷軸，然后將連接鋼板固定于上體（或下體），再對中、下體（或下體），對接好的井架端部間隙不大于2㎜。井架上體設置有液壓鉗吊繩滑輪，井架下體設置有手動絞車可方便、規范將液壓大鉗懸掛在井架上，且高、低可調。

    天車總成主要由滑輪組、天車平臺（底座）、護欄等組成，滑輪組為U型排列，工作時可使游車大鉤平穩起下。因設置有天車平臺（底座）、護欄,可保證工作人員安全方便地穿大繩。另外還設置有防墜器掛鉤，可保證工作人員安全方便地上下井架。

    二層臺總成在設計時，增加了左右逃身裝置，可方便在井架的左右兩側安裝逃身繩。對所有踏板均采用高強度合葉進行了加固連接，同時也對所有護欄進行了加固，大大提高了二層臺的安全性。為了方便調整梳梁的寬度，對其固定螺栓進行了改制，在其螺栓頂部增加了黃油嘴。

主要技術參數：

1、井架有效高度：29米

2、額定載荷：800KN

3、天車滑輪數：6個

4、滑輪直徑：585mm

5、繃?yán)K數：10根

6、二層臺高度：16.5米；18米；19.5米

7、手動絞車WD52：500Kg

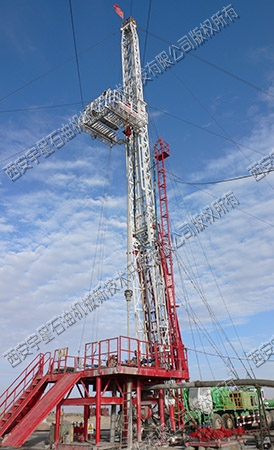

 JJ2980三節伸縮式井架

    JJ2980D井架是三節液壓伸縮式新型井架，能滿足4000m以內油、水、氣井的小修作業和3200m以內油井的抽汲作業。該井架結構布局合理，性能優越，是油田修井和抽汲的作業的一種新型井架。井架采用三節液壓伸縮式前開口∏型結構，主要由天車總成、井架上體、井架中體、井架下體、伸縮液缸、死繩固定器、井架基礎和絞支座組成。井架中體和井架上體采用長液缸伸縮，安全可靠。

    液壓系統主要由液壓馬達、液壓泵、換向閥、伸縮液缸等組成，液壓馬達、液壓泵、換向閥安裝在液壓油箱上。液壓馬達通過原通井機液壓系統中的液壓油驅動，同時帶動液壓泵從油箱中吸取液壓油，并產生高壓油，供給換向閥，再通過操作換向閥分別給井架中體伸縮液缸和井架上體伸縮液缸供油或回油，來完成井架的伸縮。系統最大工作壓力為14MPa，出廠前己調好，在使用中一般不需調節。濾油器應定期檢查清洗，以保證液路系統工作的安全可靠。

主要技術參數：

1、結構型式：前開口Π型三節液壓伸縮式井架

2、井架高度：29米

3、工作傾角：5°30'

4、天車滑輪數：5個

5、井架基礎中心至井口中心距離：2米

6、液壓馬達型號：CM-FM40-FL

7、液壓泵型號：CB-FC40-FL

8、換向閥型號：34SM-H10B-T

9、液壓系統最高壓力：16MPa

CJJ22測井井架

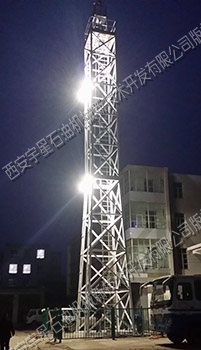

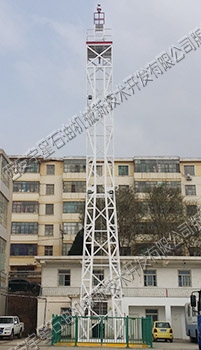

    我公司設計、生產的超深井測井標準井井架成套設備主要由超深井測井標準井井架基礎預埋件總成，超深井測井標準井井架本體總成，天、地車滑輪總成，卷揚機，提升鋼絲繩，操作平臺總成，蝸桿空氣壓縮機，照明系統，避雷針系統，工作房，設備房，柴油發電機組以及其他附件等部分組成。超深井測井標準井井架主體部分主要由井架基礎、井架下體、井架上體、塔架、井架梯子、工作人員上井架防墜裝置、避雷針、避雷針導線、井架照明系統、天、地滑輪總成、地滑輪基礎等零部件組成。

    井架整體為四腿支撐，腿與腿之間有橫梁，井架整體分為井架下體、井架上體、塔架三個部件；井架上體的上部橫梁設置有一個導向受力天滑輪，井架梯子位于井架一側，且在井架塔架頂部下方配置一個30米的防墜裝置，可保證工作上井架時的安全。井架天車平臺設計有護欄、踏板，避雷針固定座處也設計有踏板、護欄。導向受力天滑輪采用50T天滑輪，設置有防鋼絲繩跳槽擋塊，固定安裝在井架天車平臺橫梁上，能夠左右移動200mm、前后移動100mm，可保證測井天滑輪一側電纜垂直下放正對標準井中心。導向地滑輪采用20T地滑輪。導向地滑輪前部設置有承載鋼絲繩錨定裝置，承載鋼絲繩錨定裝置的承載力為25T。

    井架設置照明燈，在測井車方向安裝上下四個照明燈，井架內側安裝四個照明燈，二個照向天滑輪，二個照向標準井口，方便觀察天滑輪和井口作業。井架頂端設置有紅色信號的航空示高燈，燈的控制均設置在設備房電控柜上。井架上體設置有一個塔架，高出井架上平臺4米，塔架頂端安裝有避雷設施，頂部避雷器獨立接地，滿足國家防雷、避雷相關要求。
